BC-111A型检测与转换技术实验装置

产品说明
    ⅢA检测与转换技术实验桌(台箱)是本厂多年生产传感器技术教学实验装置的基础,为适应不同类别,不同层次的专业需要,最新推出的模块化的新产品ⅢA检测与转换技术实验桌(台箱)主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表”、“机械量电测”等课程的实验需要。(电脑自备)


BC-111A型检测与转换技术实验装置


产品特点
1、转换电路板采用模块化结构,根据需要选择不同模块,也便于根据教学大纲变动增加新的实验模块。
2、传感器和转换电路模块正面印有电路原理图。这种直观性有助于学生增加感性认识,提高实验效果
3、一个模块对应一类传感器,实验接线方便,电源具有自动保护功能。
4、传感器采用进口透明有机玻璃制作、教学上性能好、比较直观。
主控台部分
提供高稳定的±5V、±15V直流稳压电原;二组温度电源。主控台面板装有空气开关,电压表、频率/转速显示表;温度表,温度控制仪。低频信号源1Hz-30Hz(可调);差动放大器,气压表、储气箱;RS232计算机串行接口。
技术参数
输入电源 AC220V 50Hz
直流电源 ±5V ±15V
稳压系数 ±1%
电压纹波 ≤10mV
非线性误差 ≤5%
测量精度 ≤1%
功耗 100VA
输出电流 1A
产品主要结构
ⅢA检测与转换技术实验台由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验台桌六部分组成。
数据采集卡及处理软件
数据采集卡采用12位A/D转换、分辨率由1/2048,采样周期1ms-1000ms,采样速度可选择,即可单次采样亦通连续采样。标准RS-232接口,与计算机串行工作。提供的处理软件有良好的计算机界面,可以进行实验项目选择与编辑,数据彩集,特性曲线的分析、比较、文件存取、打印等。
实验桌

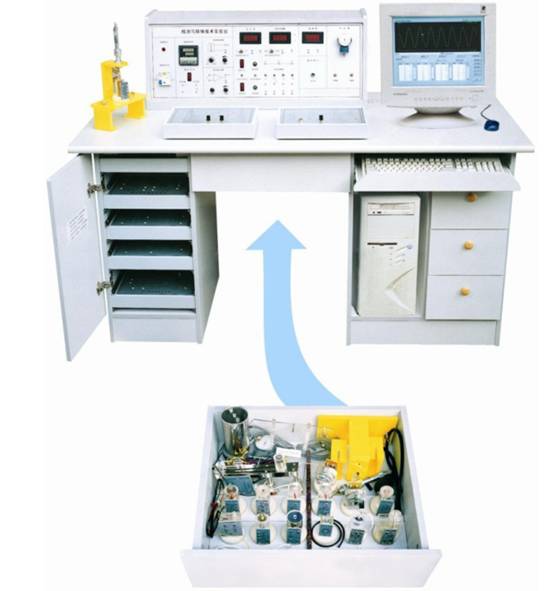

实验桌规格1500×700×780(mm),实验桌的两个特别柜可分别安放实验模板和计算机主机及键盘,中间抽屉安放传感器。主体采用二种材料,第一种采用进口三聚氰胺树脂双面贴面板,选用优质PVC直线封边条,第二种实验桌面板采用密度板,防火板粘面后成形制做。
实验内容如下
实 验一:电阻式传感器的单臂性能实验
实 验二:电阻式传感器的半桥性能实验
实 验三:电阻式传感器的全桥性能实验
实 验四:单臂、半桥、全桥性能实验
实 验五:电阻式传感器的振动实验
实 验六:电阻式传感器的电子秤实验
实 验七:变面积式电容传感特性实验
实 验八:差动式电容传感器特性实验
实 验九:电容传感器的振动实验
实 验十:电容传感器的电子秤实验
实验十一:差动变压器的特性实验
实验十二:自感式差动变压器的特性实验
实验十三:差动变压器的振动实验
实验十四:差动变压器的电子秤实验
实验十五:光电式传感器的转速测量实验
实验十六:光电式传感器的旋转方向测量实验
实验十七:接近式霍尔传感器实验
实验十八:霍尔传感器的转速测量实验
实验十九:涡流传感器的位移特性实验
实验二十:被测体材质对涡流传感器特性的影响实验
实验二十一:涡流式传感器的振动实验
实验二十二:涡流式传感器的转速测量实验
实验二十三:温度传感器及温度控制实验(AD590)
实验二十四:K型热电偶的温度控制实验
实验二十五:E型热度电偶的温度控制实验
实验二十六:铂电阻的温度控制实验
实验二十七:铜电阻的温度控制实验
实验二十八:磁电式传感器的特性实验
实验二十九:磁电式传感器转速测量实验
实验三十: 磁电式传感器的应用实验
实验三十一:压电加速度式传感器的特性实验
实验三十二:光纤传感器的位移特性实验
实验三十三:光纤传感器的振动实验
实验三十四:光纤传感器的转速测量实验
实验三十五:压阻式转压力传感器的特性实验
实验三十六:压阻式传感的差压侧量
实验三十七:超声波传感器的位移特性实验
实验三十八:超声波传感器的应用实验
实验三十九:敏传感器的原理实验
实验四十: 气湿度式传感器的原理实验
实验模块 :

序号 实验模块 传感器名称 量程 精度
1 电阻霍尔式

传感器
电阻式传感器 ±2mm ±2%
2 霍尔式传感器 ≥2mm 0.1%
3 电容式传感器 电容式传感器 ±3mm ±2.5%
4 电感式传感器 电感式传感器 ±3mm ±3%
5 光电式传感器 光电式传感器 0-2500转/
6 涡流式传感器 涡流式传感器 ≥3mm
7 温度式传感器 温度式传感器 0-80℃ ±2%
8 磁电式传感器 0.5V/m
9 压电式加速度传感器 压电式加速度传感器 1-30hz
10 光纤式传感器 光纤式传感器 ≥1.5mm
11 压力传感器 压力传感器 0-30kpa ±2%
12 超声波传感器 超声波传感器 20-60cm 1cm
13 热电偶、热电阻传感器 气敏传感器
14 湿敏传感器
15 霍尔式转速传感器 0-2500转/分
16 E型热电阻 0-800℃ ±3%
17 Pt100铂电阻 0-800℃ ±5%
18 K型热电阻 0-800℃ ±5%
19 铜电阻Cu50 0-100℃ ±5%
20 涡流测速传感器 0-2500转/分
传感器实验台价格表
序号
名 称
单位
价格
备注
1
28800元
27种传感器(增强型)
2
18800元
22种传感器微机接口
3
16000元
20种传感器微机接口
4
14500元
17种传感器微机接口
5
12800元
12种传感器微机接口
6
9600元
17种传感器微机接口
7
8600元
12种传感器微机接口
8
9500元
17种传感器微机接口
9
8600元
12种传感器微机接口
10
6500元
9种传感器微机接口
