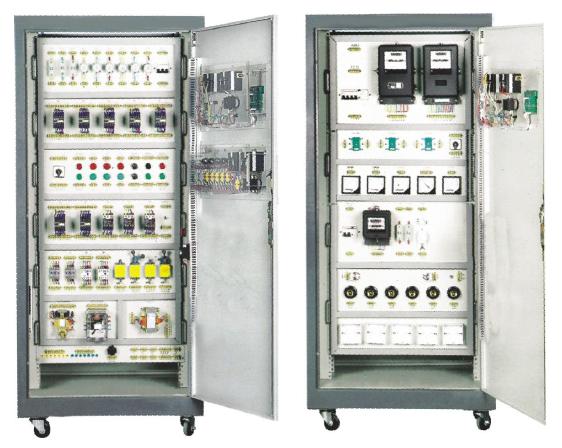

一、电气照明设备安装调试技能实训装置特点
该实训设备在结构上以建筑模型（包含了室内配电箱的安装、室内线管敷设及管内穿线、电气照明典型线路施工、各种灯具的安装与接线）为基础，由室内配电箱的安装、线管敷设、线管穿线、各种灯具的安装、典型照明电路的安装、吊扇的安装及调试、防雷接地装置的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。
1.配电箱采用小型室内配电箱，用于训练学员对配电箱的安装技能
2.电气照明典型线路采用优质元器件
3.防雷接地装置采用工业现场所用的避雷针和避雷器进行实训。
二、电气照明设备安装调试技能实训装置技术性能
1.输入电压：三相四线～380V±10% 50HZ
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜3kVA
三、电气照明设备安装调试技能实训装置配备
1. 电源、电气设备配备
(1) 电源部分
三相四线380V电网经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电；设有指针式交流电压表三只指示输入的三相电源线电压；交流电源输出端设有过流保护及漏电保护功能。
(2) 配备一套室内小型配电箱，用于配电箱的室内安装
(3) 配备室内布线用PVC线管、弯头及线盒用于线管敷设施工、弯头制作等
(4) 配备典型照明线路施工所用的灯座及开关等元器件
(5) 配备吊扇及配套调速器1套
(6) 配备避雷针1只
(7) 配备电源防雷器1台
(8) 配备布线用硬质导线
2.仪器仪表配备
便携式数字万用表，三位半显示
3.工具配备
配有电工常用工具2套 （含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯及锯片等），电烙铁1把，卷尺1把。
四、电气照明设备安装调试技能实训装置实训项目
1.配电箱安装
2.线管敷设前的预制加工
3.线管的敷设
4.线管的穿线
5.灯具的安装
6.典型照明电路的安装及接线
7.吊扇的安装及测试
8.防雷器的安装
9.避雷针的安装
|
