BCDLX-06 变电站倒闸操作实训系统

一、变电站倒闸操作实训系统概述
    随着我国大中型企业的逐年增多,电力工业迅速发展,电网日趋复杂、多样,而且同一电压等级、不同电压等级之间联系也非常紧密,在这种情况下,正确的倒闸便尤为重要。
    35kV变电站及10kV供配电系统倒闸操作屏”是针对变电站倒闸操作而专门研制的实训装置。本系统含35kV、10kV和0.4kV三个电压等级:35kV具有4路进线,双母带联络;10kV侧采用单母分段,两入两出,环网供电;0.4kV侧采用单母分段,并具有备用发电系统。在此典型35kV变电站模型上,学生可以进行各种工况下的倒闸操作。变电站的电压等级和结线方式也可以根据用户要求设计。因此本装置适合各类职业院校供配电类、电力公司、职业技能培训部门等机构的培训、考核。

二、变电站倒闸操作实训系统特点
1. 真实性:装置元件布置、开关操作都参考了工程实际,为各专业岗位创造真实的环境
2. 模块化设计:装置以单片机或PLC为核心,将开关的组合模块单元化设计,可扩展性强
3. 形象性:装置配置了有声光系统,可以有效提高实训、考核效果
4. 软硬结合:装置配有后台软件,客户可选购实现遥测、遥控

三、变电站倒闸操作实训系统技术性能
1.额定电压:三相五线~380V±10% 50HZ
2.额定容量:<1.5kVA
3.工作环境:环境温度-5℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

四、变电站倒闸操作实训系统实训项目
1. 系统运行方式切换倒闸操作
2. 线路停电操作
3. 线路送电操作
4. 出线开关从运行状态转检修倒闸操作
5. 出线从检修状态转冷备用倒闸操作
6. 出线从冷备用转热备用倒闸操作
7. 出线从热备用转运行倒闸操作
8. 出线从检修转运行倒闸操作
9. 两路进线供电转一路供电倒闸操作
10. 一路进线供电转两路供电倒闸操作
11. 母线从运行状态转检修倒闸操作
12. 变压器从运行状态转检修倒闸操作
13. 母线从检修状态转运行倒闸操作
14. 变压器从检修状态转运行倒闸操作



BCDLX-07 电测仪表工培训考核装置

一、电测仪表工培训考核装置概述
    本装置是根据《中华人民共和国职业技能鉴定规范?电力行业(电测仪表)》,参考电力行业职业技能鉴定指导中心所编写的电测仪表工培训大纲、题库而研制生产的。整套装置包含不同种类、不同结构的电测量指示仪表、数字仪表、变送器、交直流数字仪表的原理实验组件,可作为电力行业电测仪表工初级至高级技师的培训考核装置。也可用于其他行业对电工仪表知识的培训考核,包括高校、中专、技校 “电气测量”类课程的实验、实训和考核。

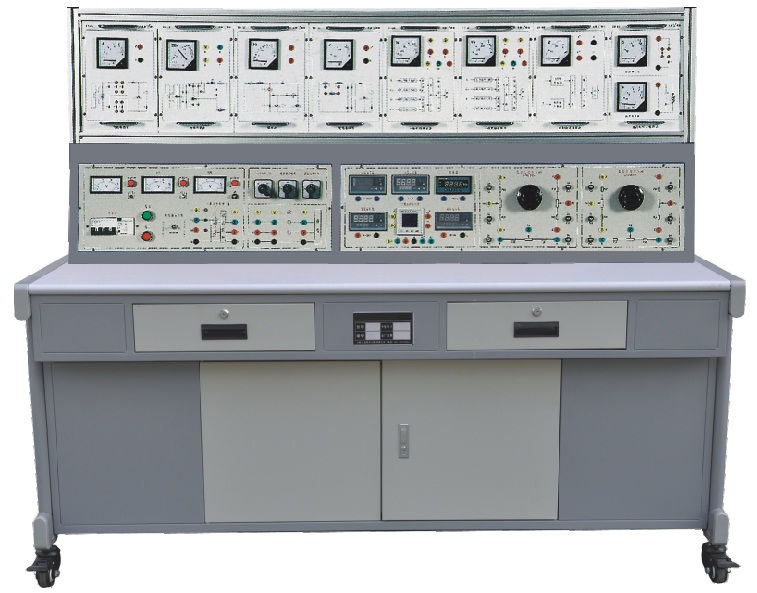

电测仪表工培训考核装置

二、电测仪表工培训考核装置特点
1. 仪表种类多样,满足电测仪表工从初级到高级技师的培训考核要求,用户可根据不同需求进行选择
2. 电流、电压互感器与凸轮开关配合,可完成多种形式的电表接线实训
3. 实训台内各种电压调节、电流调节、频率调节、检定装置等设备配套齐全
4. 提供多功能、高精度虚拟仪表(代替数字显示多用表)和直流电位差计作为标准的两种检定方法
三、电测仪表工培训考核装置技术性能
1. 输入电压:三相四线~380V±10% 50HZ
2. 工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3. 装置容量:<3.0kVA
四、培训项目
1. 安装式电表工作原理与量程扩展、数字仪表工作原理
(1) 磁电系电流表原理与量程扩展
(2) 磁电系电压表原理与量程扩展
(3) 数字式直流电压表
(4) 数字式直流电流表
(5) 数字式交流电压表
(6) 数字式交流电流表
2. 电测量指示仪表的检定、测试、调试、修理
(7) 安装式电流表
(8) 安装式电压表
(9) 安装式单相有功功率表
(10) 安装式单相无功功率表
(11) 安装式单相功率因数表
(12) 安装式三相有功功率表
(13) 安装式三相无功功率表
(14) 安装式三相功率因数表
(15) 安装式频率表
(16) 安装式整步表
(17) 万用表
(18) 嵌形表
(19) 实验室用电流表
(20) 实验室用电压表
(21) 实验室用功率表
(22) 实验室用频率表
4. 直流电工仪器的检定、测试、调试、修理
(23) 标准电池
(24) 标准电阻
(25) 直流电阻箱
(26) 直流电桥
(27) 直流电位差计
(28) 直流分压箱
5. 数字仪表的检定、测试、调试、修理
(29) 直流数字电压表
(30) 直流数字电流表
(31) 交流数字电压表
(32) 交流数字电流表
6. 电量变送器的检定、测试、调试、修理
(33) 电流变送器
(34) 电压变送器

BCDLX-08 装表接电工实训系统

一、概 述
    本实训装置能以直观的教学形式对学生进行专业技能的实训,具有装表接线方便、布线简单、实践教学系统性强、性价比高、维护方便等优点。
本装置适用于工厂供配电,电气技术等专业的相关课程的实训考核,也可用于电力行业从事计量、装表、抄表工作的人员培训。
二、特 点
1. 布线自主灵活:装置采用实训设备经典形式网孔板结构,学生可以自主、灵活的安排元件器的布局,进行布线设计;
2. 资源丰富:装置配备了电源、表计、开关、感性负荷、阻性负荷,方便学生对元件进行检测、接线;
3. 保护完善:装置带有过流保护、漏电保护、过压保护。
三、技术性能
1. 输入电源:三相四线~380V±10% 50HZ
2. 工作环境:温度-10℃~+50℃
3. 装置容量:<5kVA
四、装置配置
(一) 屏体
屏体由网孔板、铝质型材构建;桌面为防火、防水、耐磨高密度板;屏下方设有左右两个抽屉(带锁)。装置整体结构坚固、造形美观大方。
(二) 实训元件
1. 电流互感器
2. 电压互感器
3. 塑壳断路器
4. 微型断器器
5. 各式电能表
五、实训项目
1. 电流互感器的极性检查
2. 电压互感器的极性检查
3. 三相四线有功电能表接线
4. 三相无功电能计量接线
5. 单相电能表接线
6. 电能表联合接线
7. 单相普通电子式电能表接线
8. 电子式多功能电能表接线
9. 不同要求下的高压电能计量装置配置、安装、接线
10. 不同要求下的低压电能计量装置配置、安装、接线
11. 低压电能表和互感器特殊接线
12. 电能计量装置接线后的停电检查
13. 电能计量装置接线后的带电检查
14. 远程抄表系统的安装与调试

BCDLX-9抄表核算员培训考核装置

来电咨询021-56327980

BCDLX-10热工仪表及控制实训装置

一、产品特点
1.真实性:采用电厂的装置元件,适合本专业岗位培训
2.网孔板设计:采用网孔板的结构,可自行设计布线系统,进行设备的安装、接线等实训操作
二、 技术性能
1.输入电源:三相四线~380V±10% 50Hz
2.工作环境:温度-10℃~+50℃,相对湿度<85%(25℃),海拔<4000m
3.装置容量:<3kVA
4.外形尺寸:控制平台:1800mm×630mm×1773mm;对象系统:1600mm×750mm×1540mm
三、系统组成
系统对象包含有:不锈钢蓄水箱,有机玻璃圆筒型水箱,电阻炉,电动执行机构,气动执行机构,空气压缩机,阀门及管道。
四、实训项目
1.实训装置的系统组成认知
2.测量元件的原理及安装
(1)温度测量原理及温度测量元件的安装
(2)压力测量原理及压力测量元件的安装
(3)流量测量原理及液位测量元件的安装
(4)物位测量原理及物位测量元件的安装
3.测量元件的单体校验
(1)热电偶的校验
(2)热电阻的校验
(3)流量检出装置的校验
(4)物位检出装置的校验
(5)压力检出装置的校验
4.显示仪表及变送器的安装调试
(1)动圈仪表的安装及调试
(2)压力变送器安装及调试
(3)液位变送器安装及调试
(4)电容式差压变送器安装及调试
(5)盘上仪表的安装及调试
5.开关量仪表的安装调试
(1)压力开关的安装及调试
(2)差压开关的安装及调试
(3)流量开关的安装及调试
(4)温度开关的安装及调试
6.气动基地式仪表的安装调试
(1)气动基地式压力仪表的安装及调试
(2)气动基地式差压仪表的安装及调试
(3)气动基地式液位仪表的安装及调试
(4)气动基地式温度仪表的安装及调试
7.控制仪表的安装调试
(1)电动调节阀的安装及调试
(2)气动调节阀的安装及调试
(3)可编程序控制器控制系统的安装及调试
(4)执行器及执行机构安装及校验
