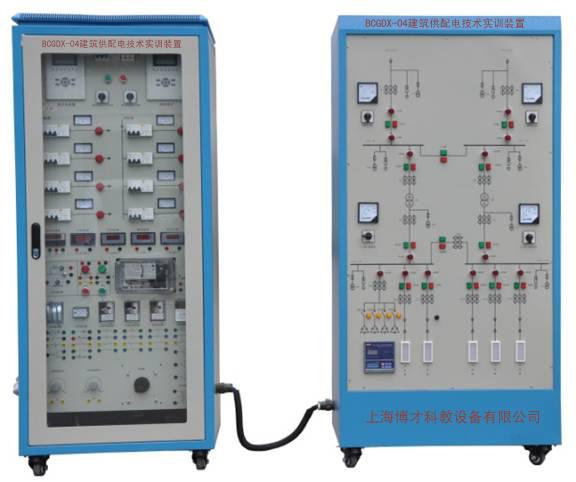

一、建筑供配电技术实训装置概述:
建筑供配电技术实训装置适用于电力、电气和自动化等电类专业，适用于建筑电气工业与民用建筑等非电类专业作相关课程的教学实训，也可作为学生毕业设计和教师科研项目的基础硬件开发平台。
二、建筑供配电技术实训装置系统特点
1.系统性：真实反映建筑供配电结构，能达到工业现场教学的效果；
2.全面性：能对整个建筑供配电系统的一次和二次部分结构有一个全面的了解。实训装置结合了当前建筑供配电实际应用中的各种设备，同时能熟悉建筑电气设备的供配电方式；
3.实操性：提高学生动手能力的同时，加深对理论知识的了解；
4.安全性：具有完善的人身保护功能。
三、建筑供配电技术实训装置技术性能
1.输入电源:三相四线～380V±10% 50Hz
2.容量:＜2.5kVA
3.工作环境:温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拨＜4000m
4.安全保护：具有漏电保护装置
四、建筑供配电技术实训装置实训项目
（一）建筑供配电设备实训
1.常用低压电器的认知和安装
2.电压互感器和电流互感器的认知和安装
（二）建筑供配电网络实训
1.供电网络的运行和调试
2.配电网络的运行和调试
（三）建筑供配电系统的继电保护实训
1.电磁式电流继电器
2.电磁式时间继电器
3.电磁式中间继电器
（四）低压配电线路继电保护实训
1.低压配电线路分级保护
2.接地保护
（五）高压供电线路继电保护实训
1.高压线路定时限的过电流保护
2.高压线路反时限的过电流保护
3.高压线路电流速断保护
（六）供配电系统的二次回路与自动装置系统实训
1.高压断路器的控制和信号回路
2.电测量仪表与绝缘监视
3.电力线路的自动重合闸
4.供配电系统的备用电源自动投入
5.供配电系统的无功功率补偿
（七）高层建筑电气设备配电系统实训
1.建筑照明系统配电
2.建筑动力系统配电
3.建筑弱电系统配电
