拆装实验用大型减速器

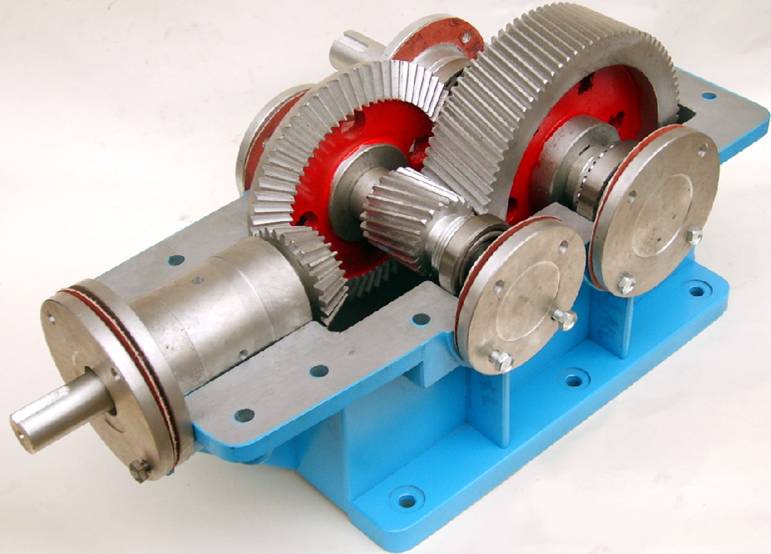

BCJSQ 拆装实验用大型减速器

一、制作及用材：
拆装减速器制作材料除标准件外，全部用优质铝合金精加工制作而成，传动齿轮用滚齿机加工。精度高、配合正确、传动灵活，减速器外壳表面进行烤漆处理。产品精久耐用，全铝减速器我厂独家生产历史已有多年。
二、功能及特点：
①、本系列大型拆装减速器专供学生作拆装实验用，为设计和测量零件尺寸和绘制正确零部件及装配图提供了实物依据。
②、该系列产品品种齐全、尺寸合适、重量轻、设计结构合理牢固。
③、减速器附件类型多，开扩了学生的视野。

编号	名称	单位	数量	参数及尺寸
1	拆装用双级同轴式圆柱齿轮减速器	台	1	m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20° β=15° a=160.5 i=11.1818 h=159mm 外形尺寸:560㎜×420㎜×350㎜重量:24.8KG（全部铝制）
2	拆装用双级展开式圆柱齿轮减速器	台	1	Z1=16 Z2=47 m=3 Z3=27 Z4=68 а1=99 ɑ=20° β15° а2=147 i=7.398 h=146mm 外形尺寸:535㎜×330㎜×294㎜重量:21KG（全铝制）
3	拆装用双级圆锥圆柱齿轮减速器	台	1	m=3 Z1=20 Z2=50 Z3=16 Z4=68 i=10.625 h=141mm a=130.5 β=15° 外形尺寸:550㎜×460㎜×360㎜重量:20KG（全部铝制）
4	拆装用单级圆锥齿轮减速器	台	1	m=3 Z1=20 Z2=60 ɑ=20° β15° i=3 h=129mm 外形尺寸:500×350×315 重量:15.5KG（全铝制）
5	拆装用单级圆柱齿轮减速器	台	1	m=3 Z1=72 Z2=29 ɑ=20° β=15° a=158 i=2.49 h=151mm 外形尺寸:450㎜×400㎜×340㎜重量:17.5KG（全部铝制）
6	拆装用蜗轮蜗杆减速器	台	1	z1=1 q=12 z2=45 m=4㎜ i=45 H=163 外形尺寸：420㎜×320㎜×400㎜重量 15.5KG（全部铝制）
7	拆装用新型结构单级圆柱齿轮减速器	台	1	m=2 Z1=25 Z2=75 i=3 h=120 外形尺寸：420㎜×320㎜×400㎜（全铝制）
8	拆装用双级分流式圆柱齿轮减速器	台	1	m=3 Z1=16 Z2=47 Z3=27 Z4=68 i=7.398 а1=99 ɑ=20° h=146mm а2=147 β15 外形尺寸:540㎜×360㎜×320㎜重量:24.5KG（全部铝制）
