BCXNY-03型 逆变器系统原理及应用实验箱

概述
    逆变器系统原理及应用实验箱实训应用范围:主要提供于职高、大学、研究生、企业技工以太阳能发电为主课题的研究和培训。

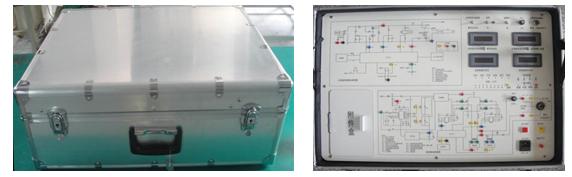

逆变器系统原理及应用实验箱

逆变器系统原理及应用实验箱

1、逆变器系统原理及应用实验箱系统由AC/DC电源模块、离网电源控制模块、开关控制模块、仪表监控模块、负载实验模块,等组成。
2、教学及研究实训项目
2、4、离网逆变电源实验
实验1、逆变器逆变原理实验(通过逆变器各测试点的测试)
实验2、逆变电源直流输入欠过电压保护实验。
实验3、逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。
实验4、逆变器与市电互补自动切换实验
实验5、逆变器输出过载保护实验
实验6、逆变器输出欠、过压实验
3、运行技术条件
3、1、离网电源控制单元:系统根据实际的工作需要,通过开关单元的开和关,可实现对各类交流负载实现供电。
◆ 直流输入电压:12VDC
◆ 交流输出电压:220VAC
◆ 交流输出功率:200W
◆ 频率范围:50Hz
◆ 效率:84.5%
◆ 输出波形:正弦波
◆ 工作环境:温度-20℃~50℃
◆ 相对湿度﹤90﹪(25℃)
◆ 保护功能: 极性反接、过放、过压、短路、漏电、过热、过载、接地故障。
3、2、AC/DC变换电源控制单元:系统根据实际的工作需要,通过开关电源单元的开和关,可实现对逆变电源实施直流输入供电。
◆ 交流输入电压:220VAC
◆ 直流输出电压:12VDC
◆ 直流输出功率:300W
◆ 工作环境:温度-20℃~50℃
◆ 相对湿度﹤90﹪(25℃)
◆ 保护功能: 短路、漏电、过热、过载、接地故障。
3、3、开关控制单元:所有系统内外单元的引线经隔离开关接至各自的端子上,在工作过程中,一旦发生漏电、短路、过流、过热情况,开关自动断开电源,起到保护仪器仪表和人身的安全。
3、4、显示单元:交流电压、交流电流、交流功率、设备工作温度。
4、 系统工作原理方框图
5、 售后服务
◆ 使用手册(含实验指导)
◆ 产品培训
