楼宇供配电系统实训装置

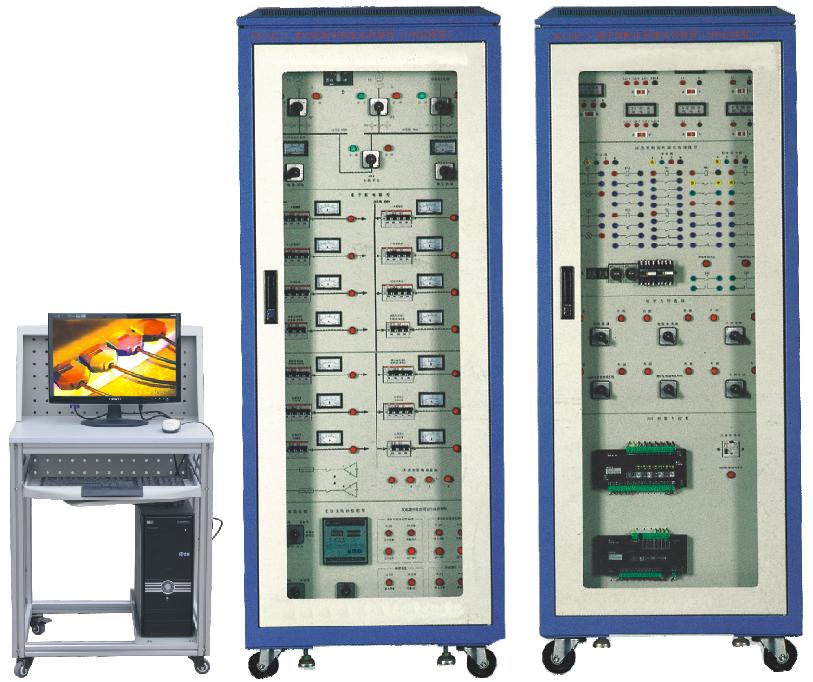

BCLYGZ-1型 楼宇供配电系统实训装置（LON总线型）

二、系统特点:

1. 采用楼宇中典型供配电形式
2. 采用DDC采集控制模块实现对配电系统中各类数据的采集与开关控制
3. 采用先进LonWorks总线通信协议组网，具有典型的代表性
4. 配备上位机监控系统，可实时监控供配电网络结构

1. 输入电源：三相四线～380V±10% 50Hz
2. 环境温度：-10℃～+45℃
3. 装置容量：＜5kVA
4. 安全保护：具有漏电保护

四、实训项目:

1. 常用配电设备认知与应用
2. 电量传感器认知与应用

1. 智能建筑的供电运行线路组建与操作
2. 典型楼层配电运行线路组建与操作
3. 供配电系统中运行线路状态的现场监测、抄表和控制

1. 备自投联动运行控制和调试
2. 应急电源配电线路运行和联动控制
3. 配电线路功率因数补偿运行控制

1. 供配电监控系统运行调度
2. 与消防自动报警系统的联动控制

五、基本配置

1. 控制屏柜

由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。

2. 下位机系统

下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并通过LonWorks总线与上位机系统通信。

3. 上位机监控系统

    配备监控系统软件，实现对供配电系统的远程监控，实现断路器的消防联动控制，各线路电量参数的监视。
